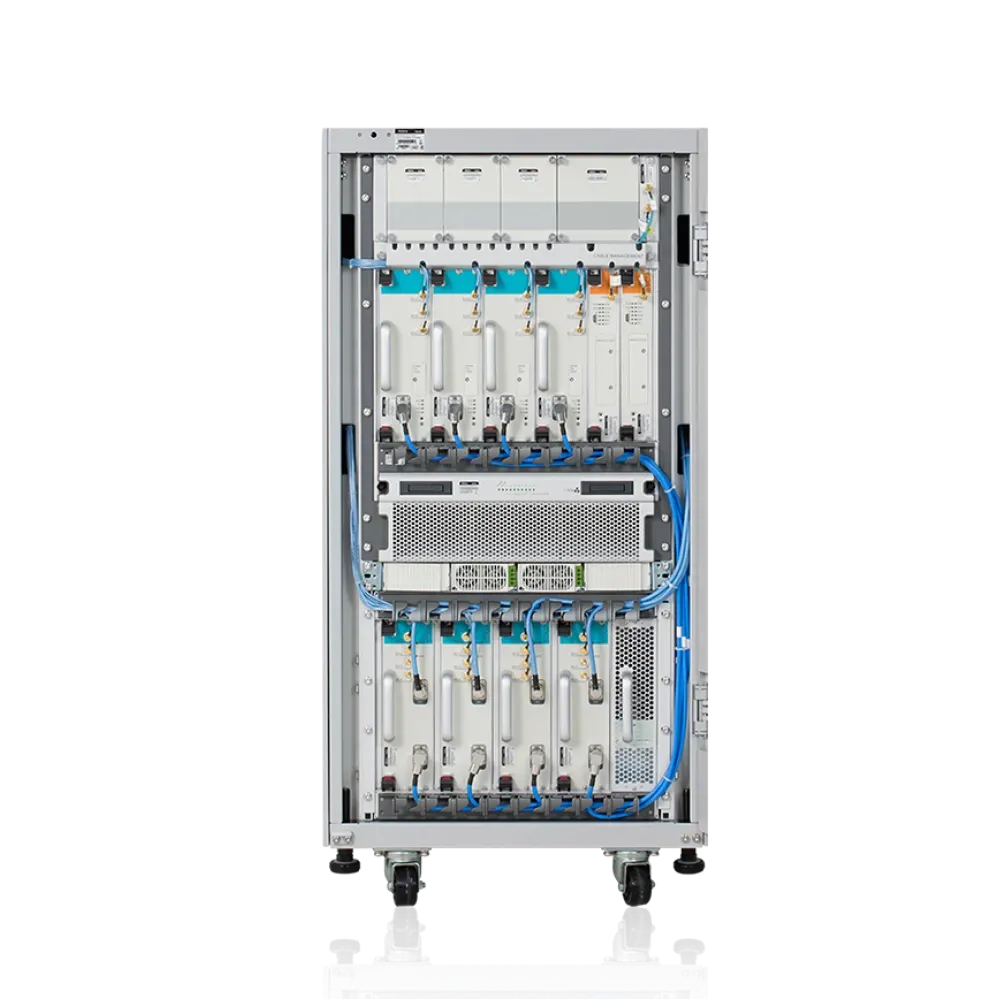

Hytera DIB-R5 TETRA Baz İstasyonu

Genel Özellikler

Nominal Güç Kaynağı 48 VDC110/230 VAC 50 ila 60 Hz

Senkronizasyon Seçenekleri *) GNSS = Global Navigasyon Uydu Sistemi Senkronizasyon yokGNSS ile (GPS, Beidou, Glonass)PTP (Kesin Zaman Protokolü)

Dağıtılmış Anahtarlama Denetleyici İşlevi ve Yerel Ağ Geçitleri (API, SIP,…)

Alıcı-Vericide İletim Gücü π / 4 DQPSK 80W

Resepsiyon Üçlü Çeşitlilik

Statik Duyarlılık Tipik olarak: -120 dBm (BER% 4)

Dinamik Hassasiyet (-113 dBm (TU 50 TCH )7.2, BER% 4])

Toza ve Neme Karşı Koruma IP20 Standardı

Çalışma Sıcaklığı (-30 ° C ile +55 ° C

Frekans Aralığı 380 – 470 MHz (Rx / Tx)806 – 821 MHz (Rx)851 – 866 MHz (Tx)

Kanallar 12 taşıyıcı = 48 kanal(3 ekipman rafı)

Güç Tüketimi RF İletim Gücü Kabinin Üstü (TOC) 4 taşıyıcı boşluk birleştirici6 W HF’de 485 W25 W HF’de 1215 W

Birleştirici Seçenekleri Birleştiricisiz | Otomatik ayarlanmış boşluk | Hibrit

Maksimum iletim gücü (anten soketi) π / 4 DQPSK | QAM Birleştiricisiz 50 W | 20 W (TEDS)Otomatik ayarlanmış boşluk 25 W | 10 W (TEDS)Hibrit 10 W | 4 W (TEDS)

Boyutlar 600 x 1200 x 600 mm

Ağırlık Raf başına 120 ila 175 kg *)

Verici

Frekans Aralığı 380 – 430 MHz (Rx / Tx)806 – 821 MHz (Rx)851 – 866 MHz (Tx)

Taşıyıcılar/Kanallar Maksimum 2 taşıyıcı = 8 kanal

Güç tüketimi RF iletim gücü Kabinin Üstü (TOC) Birleştiricisiz 2 taşıyıcı6 W HF’de 230 W50 W HF’de 560 W

Birleştirici Seçenekleri Birleştiricisiz | Hibrit

Maksimum İletim Gücü (anten soketi) π / 4 DQPSK | QAM Birleştiricisiz 50 W | 20 W (TEDS)Hibrit 10 W | 4 W (TEDS)

Boyutlar 450 x 640 x 540 mm

Ağırlık (Yapılandırmaya bağlı olarak) Raf başına 60 ila 80 kg *)
